Теневой навес Эконом МАФ 9.1901

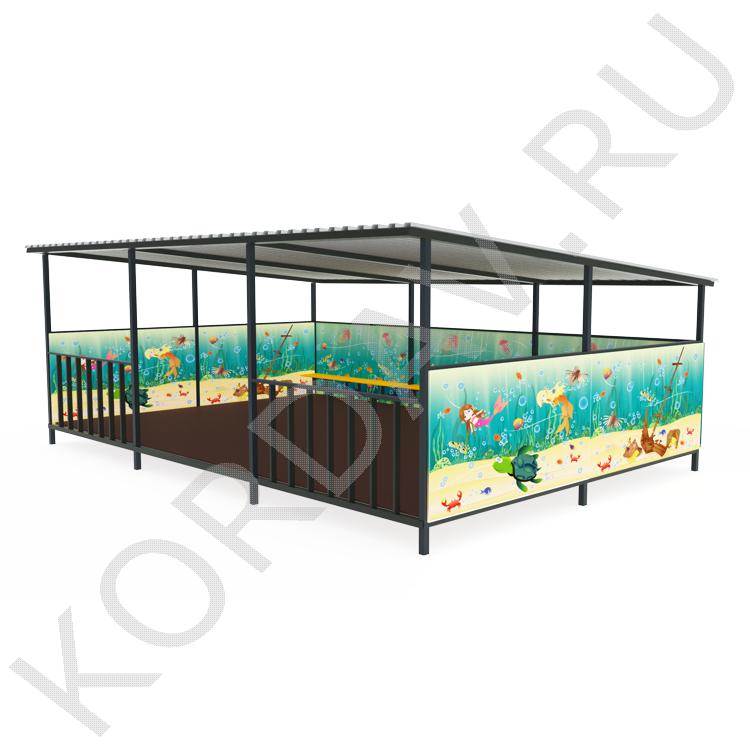

МАФ 9.1901 – Теневой навес для детских игровых площадок

Описание

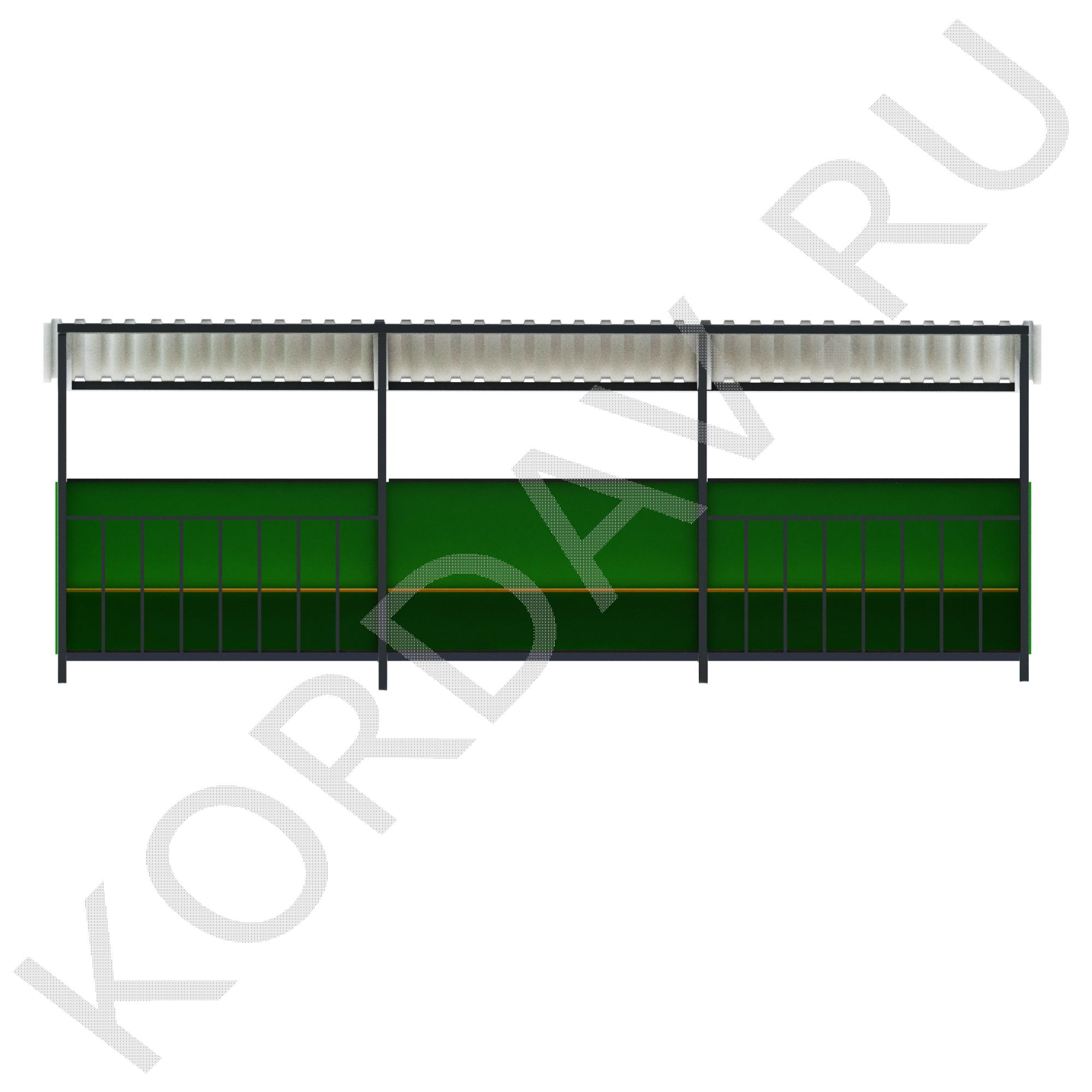

Теневой навес предназначен для установки на детских игровых площадках. Конструкция представляет собой полностью разборное сооружение, монтируемое на объекте с использованием резьбовых соединений. В собранном виде навес образует пространственную конструкцию в виде домика с односкатной крышей.

Комплектация

1. Несущая конструкция (каркас)
   Основу конструкции составляют:

   • Стальные опоры из профильных труб 60×60 мм, в количестве 10 шт.
   • Опоры заглубляются в бетонный фундамент на глубину не менее 500 мм.

   Перемычки:

   • Продольные и поперечные перемычки выполнены из стальной профильной трубы 60×30 мм.
   • Крепление к стойкам осуществляется болтовыми соединениями.

   Стропила:

   • Верхняя часть опор соединяется с помощью болтов стропилами из профильных труб 60×60 мм.
   • Между стропилами устанавливаются стяжки из стальной профильной трубы 40×25 мм.
     Количество: 1 комплект.

2. Борта
   Конструкция включает несколько типов ограждений:

   • Заднее ограждение:
     Выполнено из фанеры толщиной не менее 18 мм.
     Высота: 1200 мм.
     Крепится к столбам болтовым соединением.

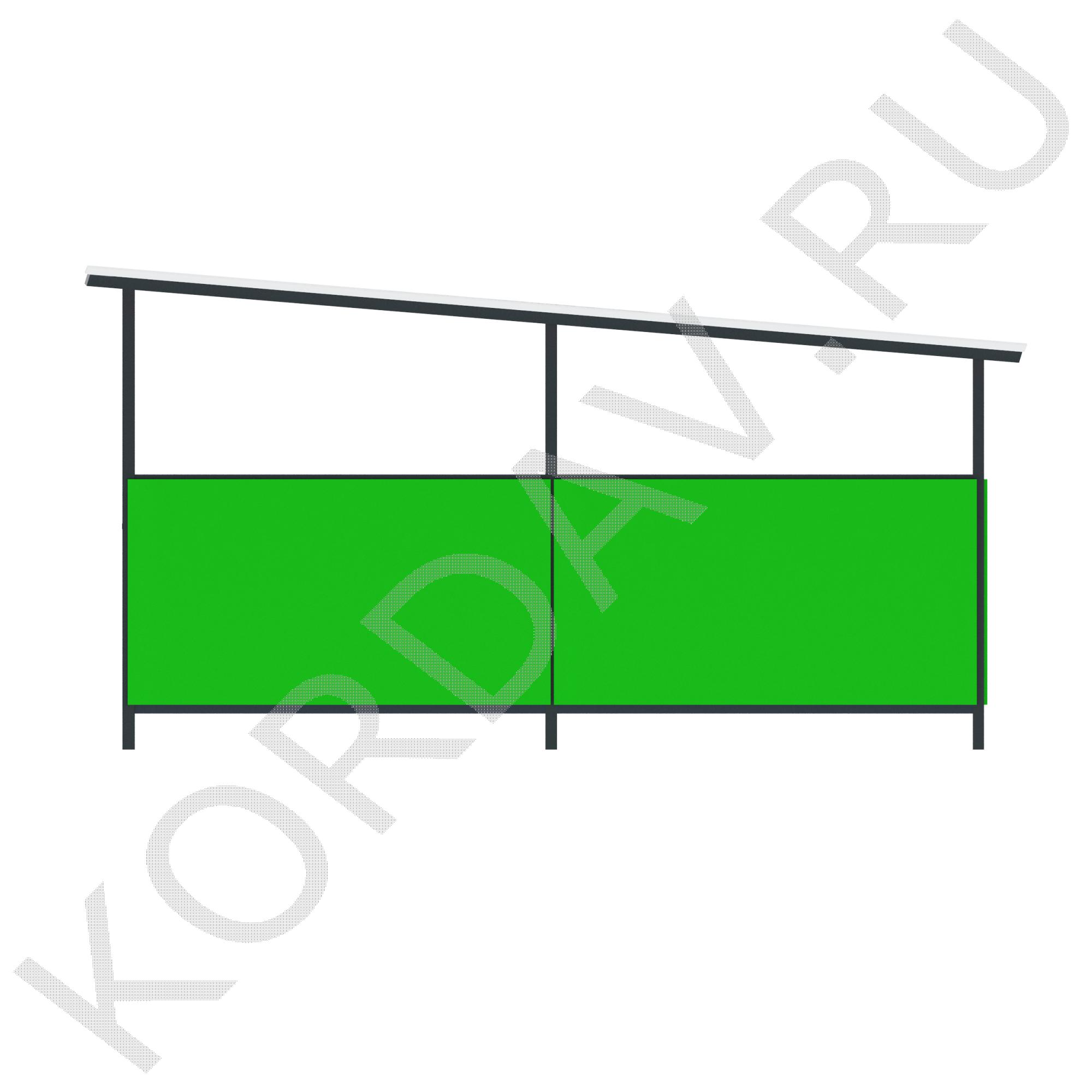

   • Боковые стенки:
     Изготовлены из влагостойкой фанеры толщиной 18 мм.
     Высота: не менее 1200 мм.
     Крепление к каркасу — болтовое.

   • Фасадное ограждение:
     Выполнено в виде решётки высотой не менее 1000 мм.
     Элементы ограждения из профильных труб:

     • 60×30 мм.
     • 25×25 мм.
       Крепление к каркасу — болтовое.
       Количество: 1 комплект.

3. Полы
   Пол навеса поднят на высоту не менее 150 мм от поверхности площадки.
   Конструкция пола:

   • Настил выполнен из фанеры толщиной не менее 18 мм.
   • Крепление осуществляется саморезами по металлу.
   • Несущий каркас пола выполнен из профильной трубы 60×30×3 мм и закрепляется к основному каркасу навеса.
     Количество: 1 комплект.

4. Крыша
   Несущая конструкция крыши:

   • Стропила из профильных труб 60×60 мм, соединённые перемычками из стальной профильной трубы 40×25 мм.

   Настил крыши:

   • Выполнен из оцинкованного профилированного листа НС-21 толщиной не менее 0,5 мм.
     Количество: 1 комплект.

5. Лавки
   Изготовлены из влагостойкого деревянного бруса сечением 40×90 мм.
   Опоры лавок:

   • Выполнены из металлического каркаса профильной трубы 30×30 мм, толщиной 2 мм.
     Количество: 1 комплект.

6. Габариты
   Размер по центру стоек: 4020×3500 мм.

7. Зона безопасности
   Свободная зона для эксплуатации: 7000×6500 мм.

Обработка и покрытие

• Фанерные элементы:
  Кромки фанеры закруглены, отфрезерованы и отшлифованы.
  Для защиты используется водно-дисперсионная акриловая краска, обеспечивающая:

  • Высокое качество покрытия.
  • Атмосферостойкость и износостойкость.
  • Нетоксичность и пожаровзрывобезопасность.

• Металлические элементы:
  Конструкции имеют плавные радиусы закругления и тщательно обработанные швы.
  Для защиты применяется двойное порошковое окрашивание, которое:

  • Экологично.
  • Устойчиво к старению в атмосферных условиях.
  • Обладает стабильностью цвета.
  • Устойчиво к коррозии и широкому диапазону температур.

• Безопасность:
  Все выступающие детали и резьбовые соединения закрыты пластиковыми колпачками и заглушками.
  Закладные детали опорных стоек покрыты грунтовочным составом.

Технические требования и соответствие стандартам

• Соответствие нормативным документам:
  Изделие изготовлено в соответствии с требованиями:

  • ГОСТ РФ.
  • СанПиН 2.4.7.007-93 — «Санитарно-эпидемиологические требования».
  • ГН 2.1.6.1335-03.
  • ГОСТ Р 52301-2013 (раздел 5) — требования к паспорту изделия.

• Гарантийные обязательства:

  • Гарантийный срок эксплуатации: 5 лет.
  • Гарантия на изделие: 12 месяцев.
